Описание

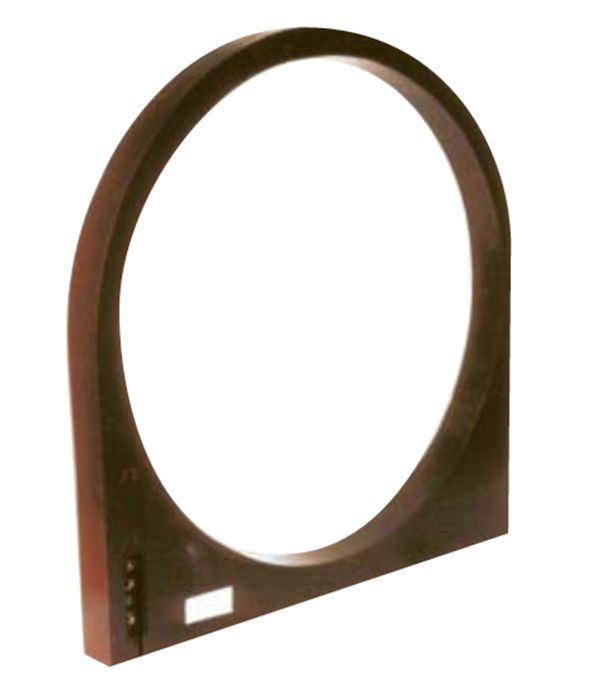

Датчик тока трансформаторный типа ТДЗЛВ 10 в комплекте с устройством УСЗ-ЗС предназначен для поиска поврежденной воздушной линии электропередачи напряжением 6-10 кВ (СП ВЛ-1Ф) с однофазным замыканием в сети с изолированной и компенсированной нейтралью.
Данная система позволяет максимально приблизиться к идеальной форме определения достоверности результатов поиска воздушной линии с однофазным замыканием.
Это достигается использованием следующих трех способов поиска: по величине емкостного тока; по направлению емкостного тока; по величине искажения формы синусоидальной кривой.
Датчик может устанавливаться на любую отходящую ЛЭП номинальным током до 1 000 А включительно.
Климатическое исполнение У, категория размещения 3 по ГОСТ 15150.
Технические параметры
| Наименование параметра | Значение |
|---|
| Номинальное напряжение | 10 кВ |
| Номинальная частота | 50 Гц |
| Первичный ток однофазного замыкания, не более | 30 А |
| Номинальный первичный ток, не более | 5 А |
| При I1=3 А; I2 | 6мА±20% |
| При I1=5 А; I2 | 20мА±20% |
| Температура окружающей среды | от +40°С до -45° |
| Высота над уровнем моря | до 1000 м |
| Масса, не более | 13,5 кг |
