Описание

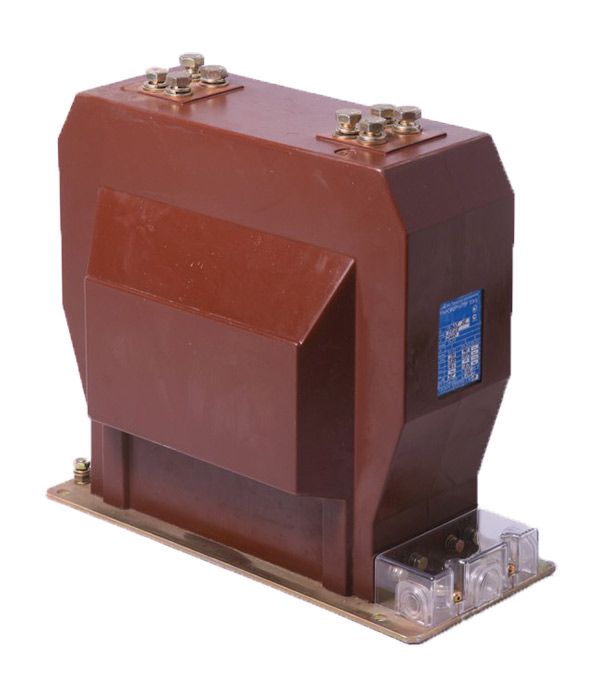

Трансформатор тока ТЛК опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 35кВ.
Трансформатор предназначен для установки в комплектные распределительные устройства и другие установки класса напряжения 35кВ, залит герметизирующей эпоксидной смолой.
Изготавливается разных конструктивных вариантов в соответствии со стандартами UNE, IEC, VDE, IEEE, ГОСТ.
Климатическое исполнение «У» и «Т», категория размещения 2 или 3 по ГОСТ 15150.
Технические параметры
| Наименование параметра | Значение |
|---|
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный первичный ток, А | 5-2000 |
| Номинальный вторичный ток, А | 5 или 1 |
| Количество вторичных обмоток | 2 или 3 |
| Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: |
| обмотки для измерения | 5-100 |
| обмотки для защиты | 5-100 |
| Класс точности обмотки: для измерения для защиты |
| для измерения: | 0,2S; 0,2; 0,5S; 0,5 |
| для защиты: | 5P; 10P |
| Ток односекундной термической стойкости, кА | до 100 |
| Ток электродинамической стойкости, кА | до 250 |
| Номинальная предельная кратность обмотки для защиты | 20 |
| Номинальный коэффициент безопасности приборов обмотки для измерения | 2-20 |
