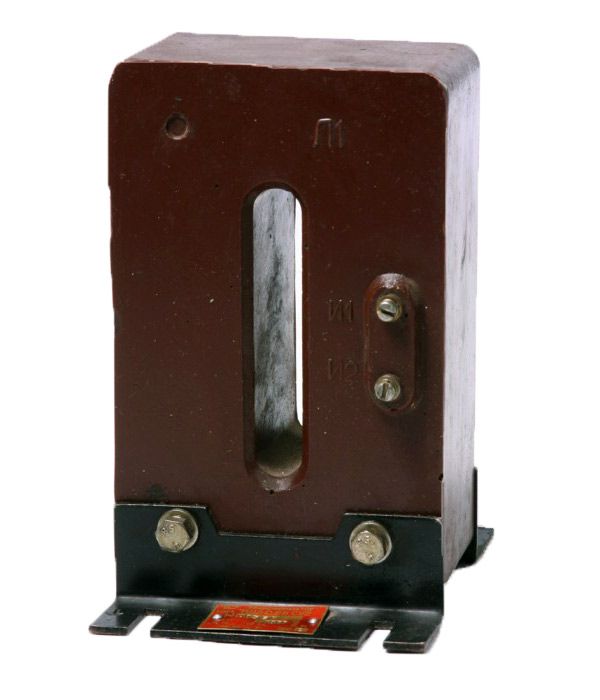

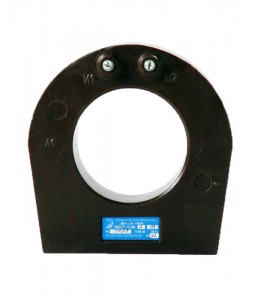

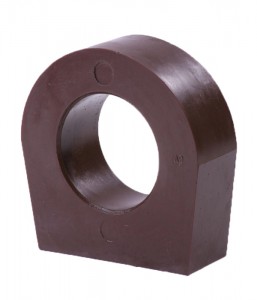

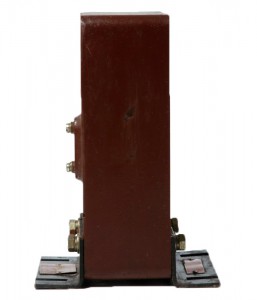

Трансформатор служит для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Используется в стационарных распределительных устройствах и передвижных распределительных устройствах, работающих в условиях ударов и вибрации.
Предназначен для эксплуатации в климатическом исполнении У и T категории размещения 2 по ГОСТ 15150.
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, кВ |
0,66 |
| Номинальный первичный ток, А |
400, 600, 800, 1000, 1500, 2000, 2500, 3000 |
| Номинальный вторичный ток, А |
5 |
| Номинальная частота, Гц |
50, 60 |
| Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: | |
| -для исполнения I,II |
10 |
| -для исполнения III,IV |
30; 5 |
| -для исполнения V | |
| обмотка №1 |
10 |
| обмотка №2 |
10 |
| Номинальный класс точности | |
| -для исполнения I,II |
0,5 |
| -для исполнения III,IV |
0,5-10P |
| -для исполнения V |
0,5/1 |
| Кратность трехсекундного тока терамической стойкости | |
| - для исполнения III, V не менее |
25 |
| Номинальная предельная кратность -для исполнения III: |
800 А - 7 |
