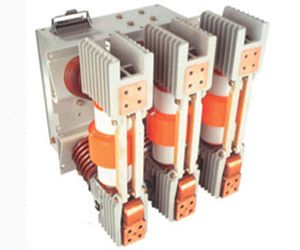

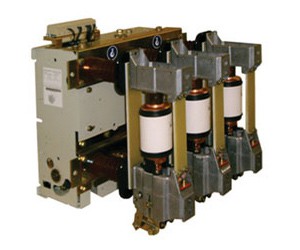

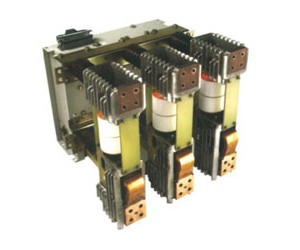

Выключатель вакуумный ВВСТ является аналогом выключателей фирмы SIEMENS серии 3АН. Это трехполюсный коммутационный аппарат со встроенным пружинно-моторным приводом, предназначенный для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 10 кВ.
Выключатель ВВСТ-3АН устанавливается в комплектные распределительные устройства (КРУ), а также другие установки, отвечающие техническим требованиям выключателей.
Выключатель ВВСТ-3АН рассчитан для эксплуатации в климатическом исполнении У категории размещения 3 по ГОСТ 15150.
| Наименование параметра | ВВСТ-3АН | ВВСТ-3АН-1 | ВВСТ-3АН-2 |
| 1. Номинальное напряжение Uном, кВ | 10 | 10 | 10 |
| 2. Наибольшее рабочее напряжение Uнр, кВ | 12 | 12 | 12 |
| 3. Номинальный ток Iном, А | 800, 1250, 2500 | 800, 1250, 2000, 2500, 3150 | 1250, 2500, 3150, 4000 |
| 4. Номинальный ток отключения, Iо.ном, кА | 13,1; 16; 20; 25 | 20; 25; 31,5;40 | 50; 63 |
| 5. Процентное содержание апериодической составляющей ?н, % не более | 36 | 36 | 36 |
| 6. Ток включения , кА | |||
| 6.1 Наибольший пик Iв.н | 32,8; 40; 51; 63 | 50; 63; 80; 100 | 125; 160 |
| 6.2 Начальное действующее значение периодической составляющей Iв.н | 13,1; 16; 20; 25 | 20; 25; 31,5;40 | 50; 63 |
| 7. Сквозной ток короткого замыкания: | |||
| 7.1 Наибольший пик тока (ток электродинамической стойкости) Iд, кА | 32,8; 40; 51; 63 | 50; 63; 80; 100 | 125; 160 |
| 7.2 Начальное действующее значение периодической составляющей Iн, п, кА | 13,1; 16; 20; 25 | 20; 25; 31,5;40 | 50; 63 |
| 7.3 Среднеквадратичное значение тока за время его протекания (ток термической стойкости) Iт, кА | 13,1; 16; 20; 25 | 20; 25; 31,5;40 | 50; 63 |
| 7.4 Время протекания тока (время короткого замыкания) tкз, с | 3 | 3 | 3 |
| 8. Экономичность: | |||
| 8.1 Собственное время включения (время до замыкания контактов), мсек | ? 75 | ? 75 | ? 90 |
| 8.2 Время взвода пружины, сек | < 15 | < 15 | < 15 |
| 8.3 Собственное время отключения (время до разрыва контактов): -расцепитель рабочих токов, мсек -дополнительный расцепитель, мсек |
< 65 < 50 |
< 65 < 50 |
< 65 < 45 |
| 8.4 Время горения дуги, мсек | < 15 | < 15 | < 15 |
| 8.5 Время отключения: -расцепитель рабочих токов, мсек -дополнительный расцепитель, мсек |
< 80 < 50 |
< 80 < 65 |
< 80 < 60 |
| 8.6 Продолжительность паузы. -расцепитель рабочих токов, мсек |
300 | 300 | 300 |
| 8.7 Время замыкания или размыкания контакта: -расцепитель рабочих токов, мсек -дополнительный расцепитель, мсек |
< 80 < 50 |
< 80 < 65 |
< 90 < 70 |
| 8.8 Минимальная продолжительность команды: -ВКЛ (включающий электромагнит), мсек -ВЫКЛ (расцепитель рабочих токов), мсек ВЫКЛ (дополнительный расцепитель), мсек |
45 40 < 50 |
45 40 20 |
45 40 20 |
| 8.9 Минимальная импульсная длительность сигнала для указателя положения выключателя, мсек | 10 | 10 | 10 |
| 9. Ресурс по механической стойкости, число циклов В-tп-О, не менее | 60000* | 10000* | 10000* |
| 10. Ресурс по коммутационной стойкости при номинальном токе отключения, число циклов ВО, не менее | при 20 кА – 50 при 13,1; 16; 25 кА - 25 |
при 20 кА – 140 при 40 кА - 50 |
при 50 кА – 75 при 63 кА – 50 |
| 11.Ресурс коммутационных циклов без технического обслуживания, число циклов | до 30000* | 10000* | 10000* |
| 12. Номинальное напряжение электромагнита, Uп ном, В | 24-240 | 24-240 | 24-240 |
| 13. Ток потребления электромагнита Iп, А | 1,6-3 | 1,6-8 | 1,6-8 |
