Описание

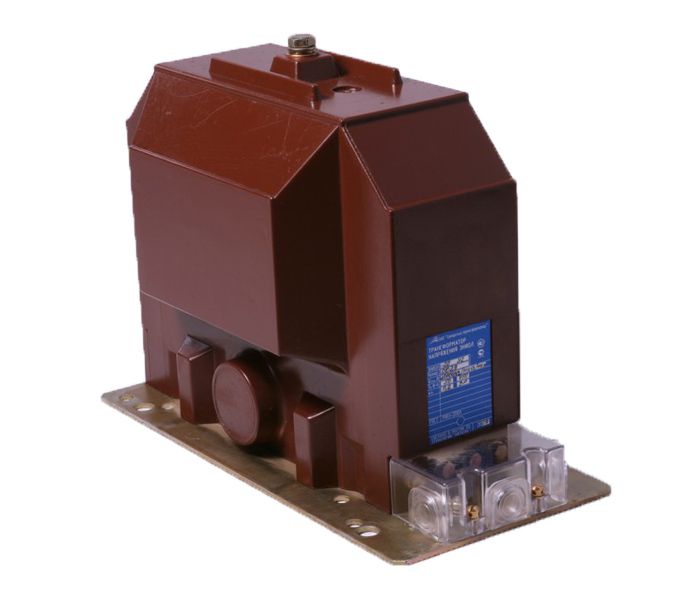

Трансформатор напряжения ЗНИОЛ однофазный предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства КРУ.
Допускается эксплуатация трансформатора как силового, при этом мощность трансформатора не должна превышать предельную мощность и нагрузка должна подключаться к основной обмотке.

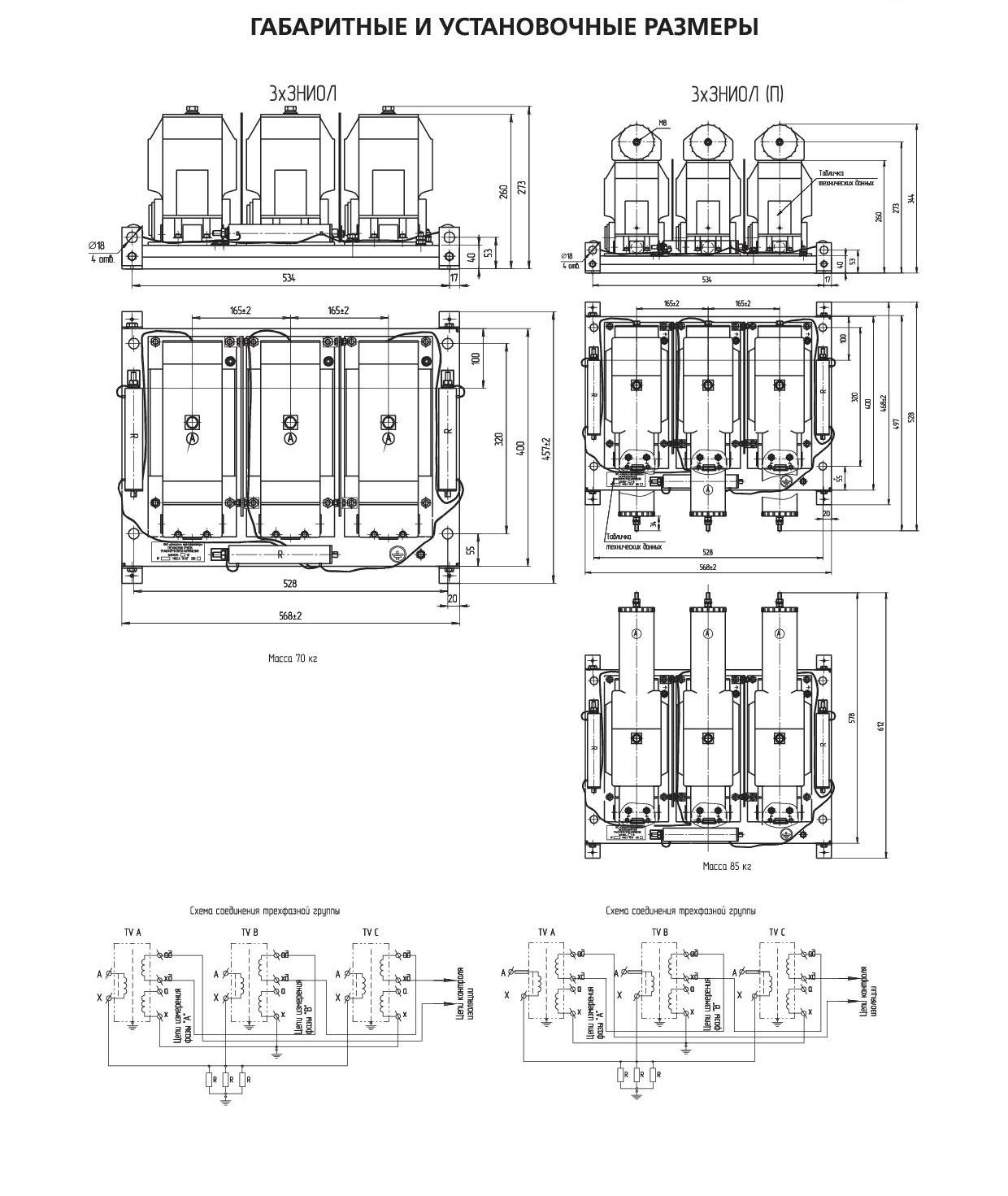

Трансформаторы изготавливаются разных конструктивных вариантов:

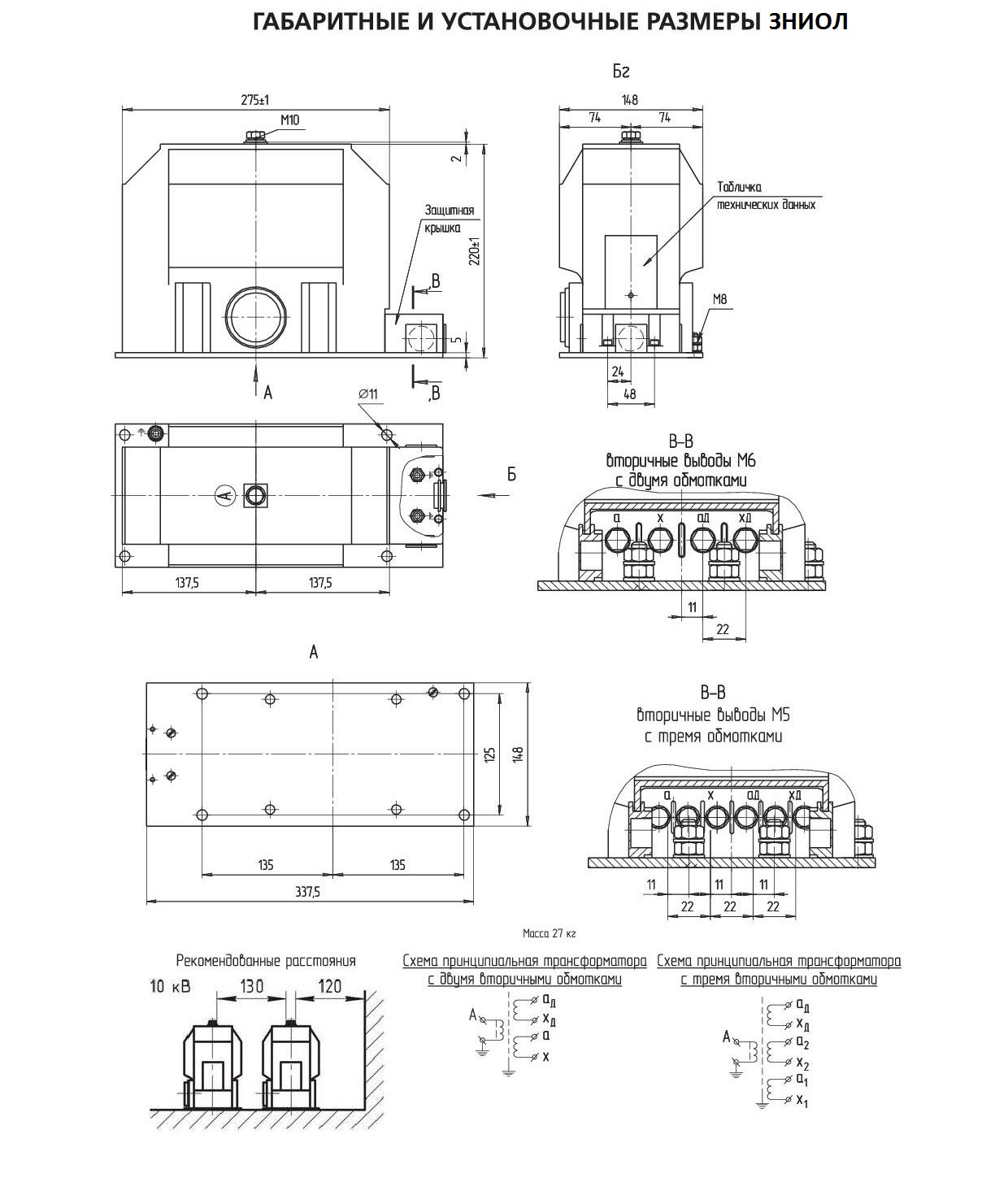

- основной - ЗНИОЛ;

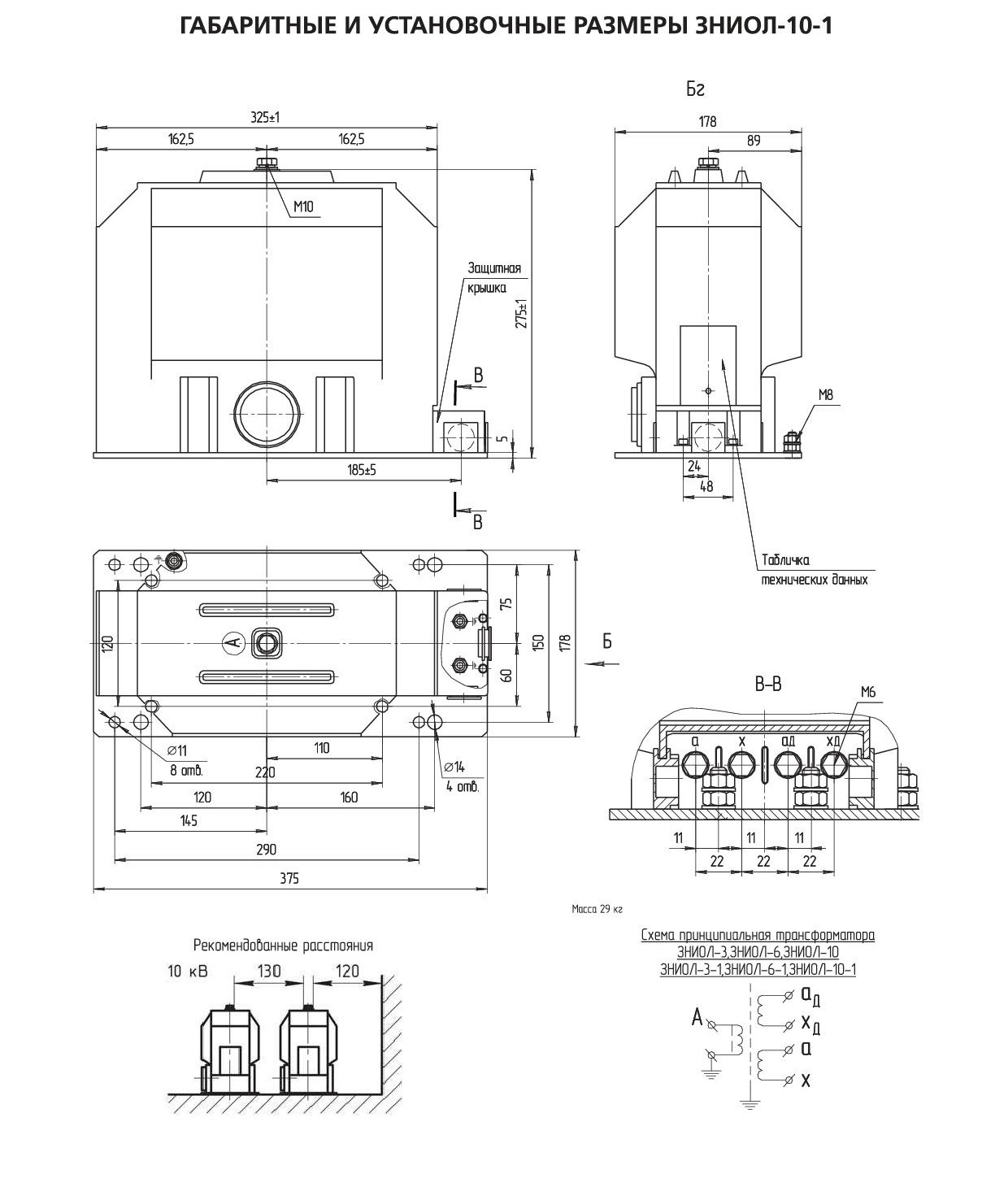

- с увеличенной номинальной мощностью и габаритами — ЗНИОЛ-1;
- с предохранительным устройством — ЗНИОЛ-П.
Климатическое исполнение «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Технические параметры
| Наименование параметра | Значение |
|---|
Класс напряжения, кВ: | 3 | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 3,6 | 7,2 | 12 |
| Количество вторичных обмоток | 2 или 3 |
| Номинальный коэффициент напряжения | 1,2 |
| Конструктивные варианты | ЗНИОЛ | ЗНИОЛ(1)
ЗНИОЛ(П) | ЗНИОЛ | ЗНИОЛ(1)
ЗНИОЛ(П) | ЗНИОЛ | ЗНИОЛ(1)
ЗНИОЛ(П) |
| Номинальная мощность в, ВА, в классе точности | |
| 0,2 | 15 | 30 | 15 | 30 | 25 | 50 |
| 0,5 | 50 | 80 | 50 | 100 | 60 | 125 |
| 1,0 | 50 | 100 | 60 | 120 | 125 | 150 |
| 3,0 | 55 | 100 | 65 | 120 | 100 | 150 |
| Номинальная мощность дополнительной вторичной обмотки в классе точности 3,0 ВА | 55 | 100 | 65 | 120 | 100 | 150 |
| Предельная мощность вне класса точности, ВА | 100 | 250 | 200 | 400 | 350 | 600 |
| Номинальное напряжение первичной обмотки, В | 3000/3 | 6000/3 | 10000/3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/3; 110/3; 120/3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3; 110/3; 120/3 |
| Группа и схема соединения обмоток: | |
| - с двумя вторичными обмотками | |
| - с тремя вторичными обмотками | 1/1/1-0-0 |
| | 1/1/1/1-0-0-0 |
