Описание

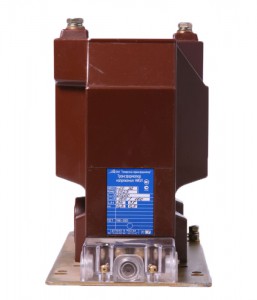

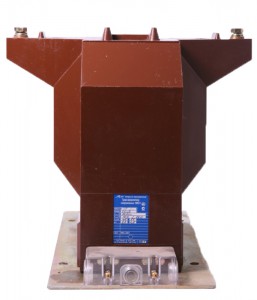

Двухполюсный трансформатор напряжения НИОЛ предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических цепях переменного тока частотой 50-60 Гц класса напряжения 20 кВ и 35 кВ. Соответствует стандартам UNE, IEC, VDE, IEEE.
НИОЛ-20 климатическое исполнение «У» или «Т», категория размещения Зили 2 по ГОСТ 15150.
НИОЛ-35 климатическое исполнение «УХЛ» или «Т», категория размещения 1 по ГОСТ 15150
Технические параметры
| Наименование параметра | Значение |
|---|
| Класс напряжения, кВ: | 20 | 35 |
| Наибольшее рабочее напряжение, кВ | 24 | 40,5 |
| Номинальный коэффициент напряжения | 1,2 |
| Номинальная мощность, В*А, в классе точности: | |
| 0,2 | 50 | 100 |
| 0,5 | 150 | 400 |
| 1,0 | 300 | 800 |
| 3,0 | 300 | 1200 |
| Предельная мощность вне класса точности, В*А | 600 | 1500 |
| Номинальное напряжение первичной обмотки, В | 20000 | 35000 |
| Номинальное напряжение вторичной обмотки, В | 100 |
| Группа и схема соединения обмоток | 1/1-0 |
В соотвествии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.
