Описание
Трансформатор напряжения ЗНИОЛ однофазный предназначен для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц класса напряжения 20 кВ и 35 кВ.
Трансформаторы изготавливаются разных конструктивных вариантов:

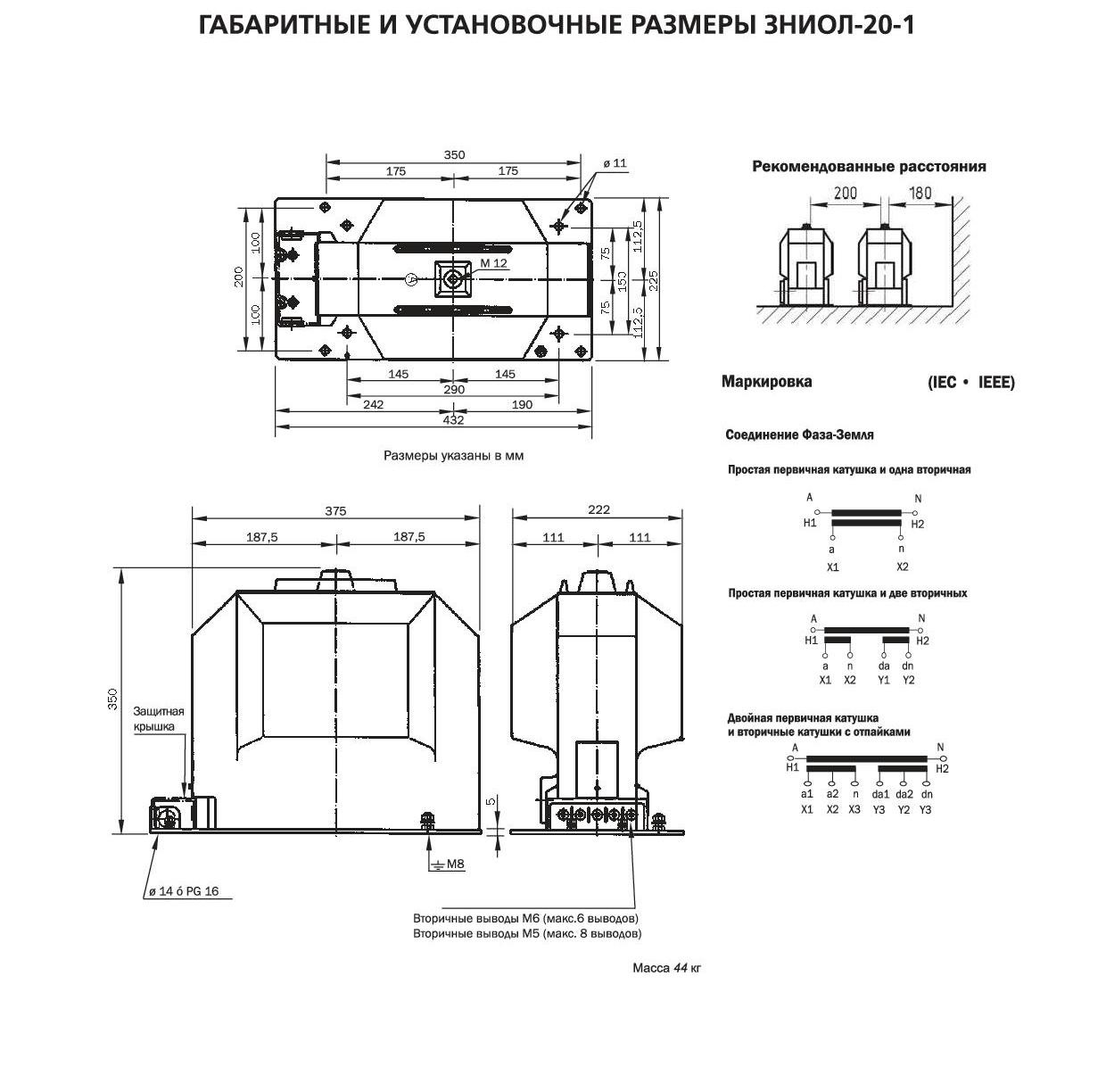

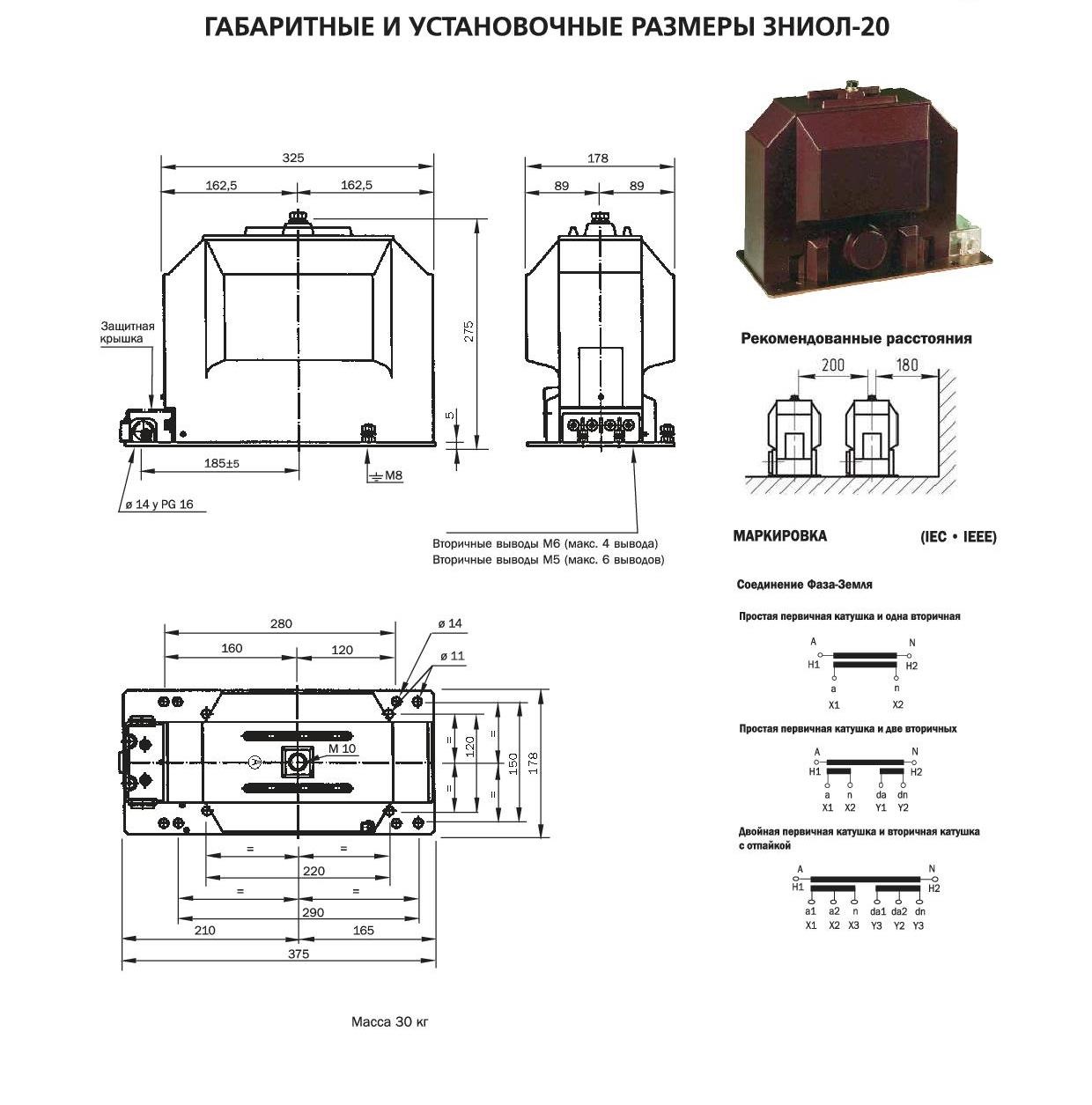

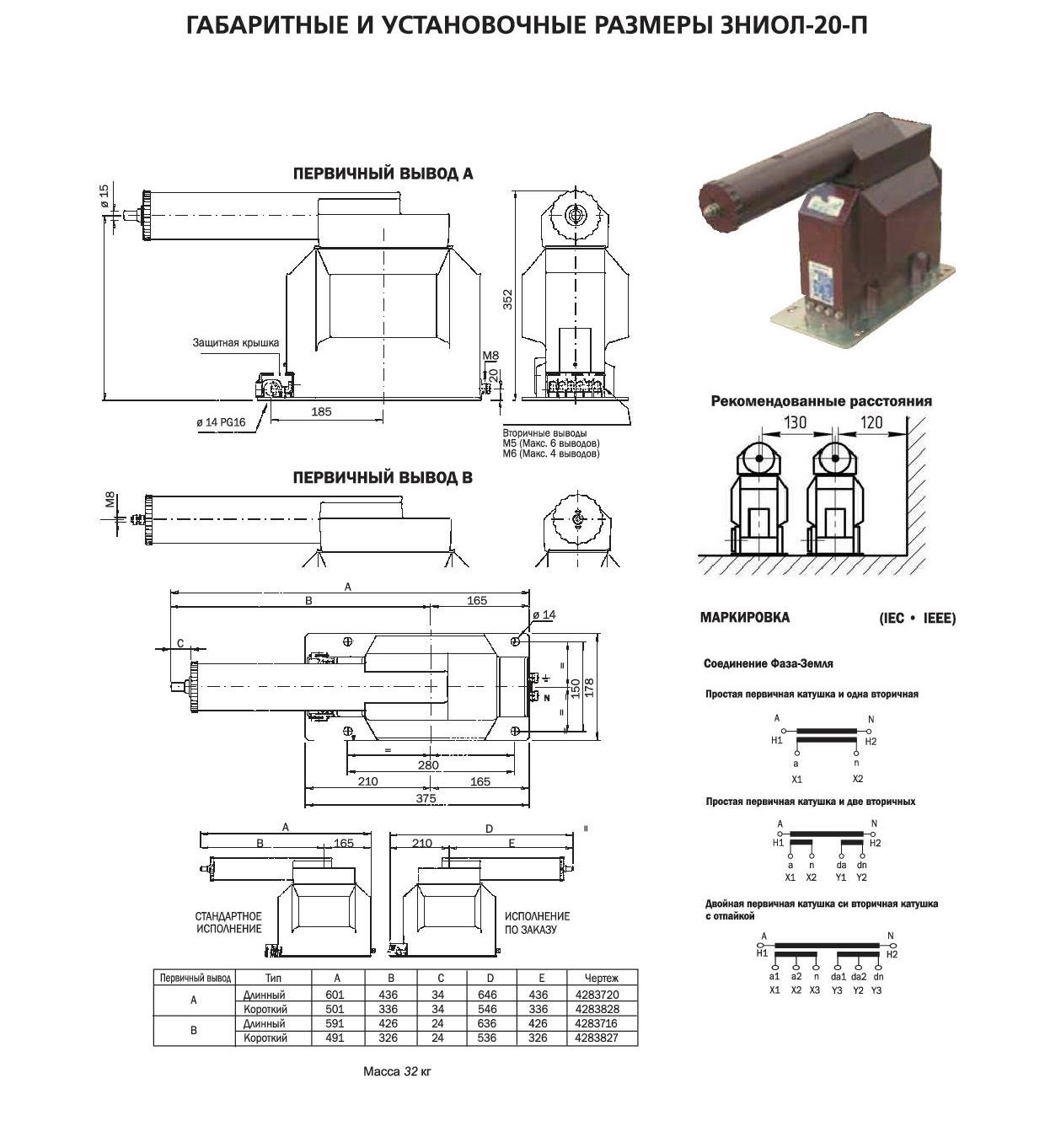

- внутренней установки: ЗНИОЛ-20, ЗНИОЛ-35

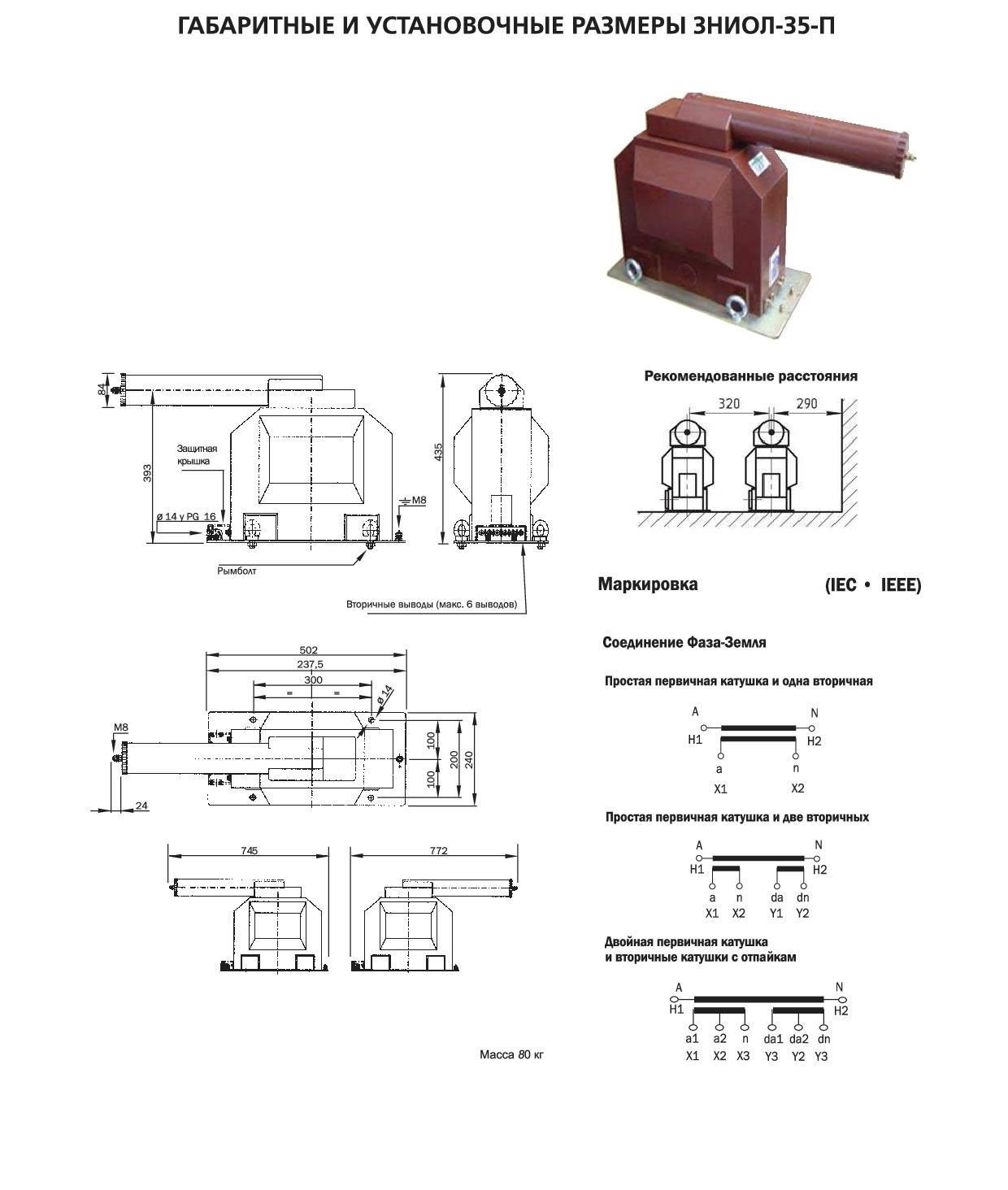

- внутренней установки с предохранительным устройством: ЗНИОЛ-35-П

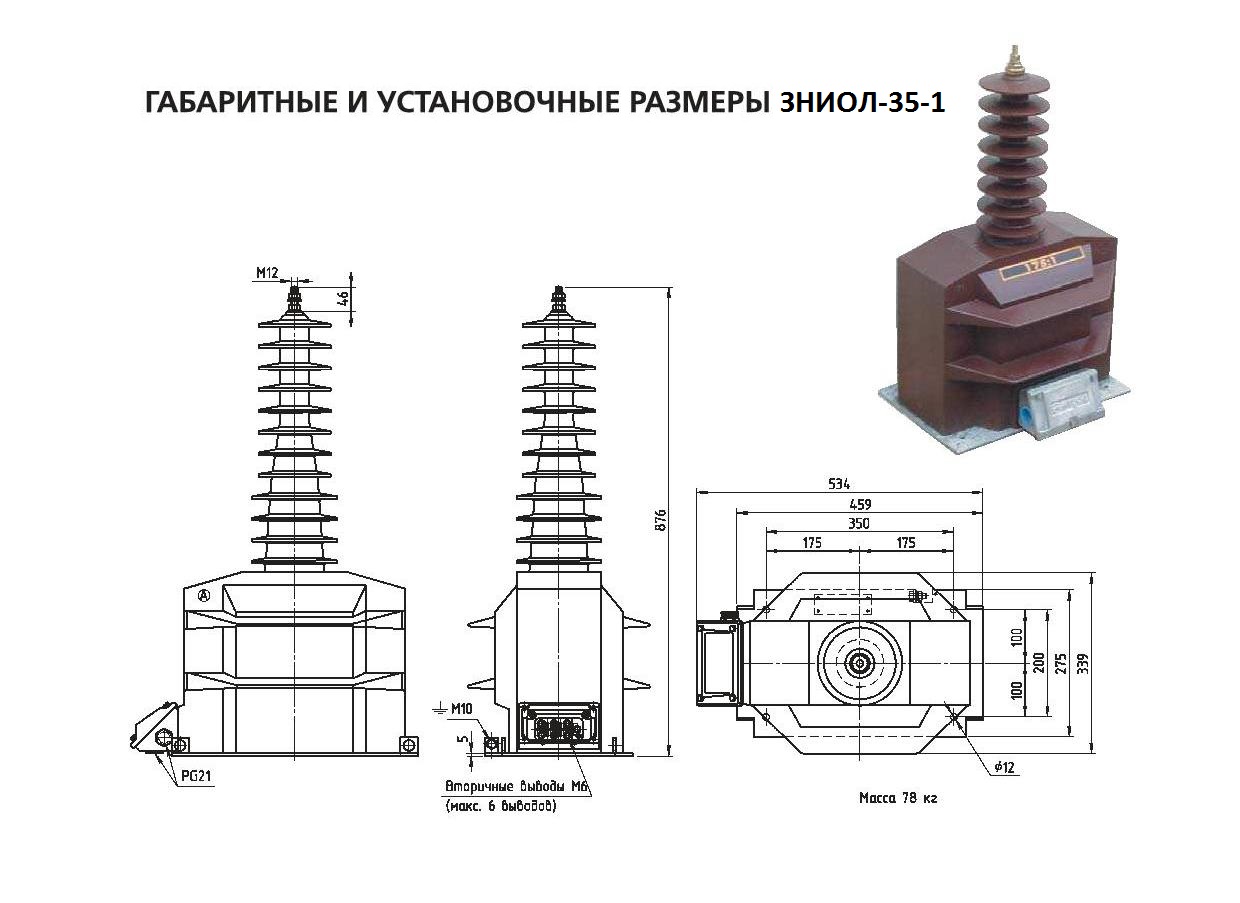

- наружной установки: ЗНИОЛ-35-1.
Климатическое исполнение внутренней установки "У" или "T", категории размещения 3 или 2 по ГОСТ 15150.
Климатическое исполнение наружной установки «У»; «УХЛ»; «Т», категория размещения 1 и 2.1 по ГОСТ 15150
Технические параметры
| Наименованиепараметра | Значение |
|---|
| Класс напряжения, кВ: | 20 | 35 |
Наибольшее рабочее напряжение, кВ | 24 | 40,5 |
Номинальный коэффициент напряжения | 1,2 |
| Номинальная мощность, В*А, в классе точности: |
|
|
| 0,2 | 50 | 50 |
| 0,5 | 125 | 150 |
| 1,0 | 150 | 200 |
| 3,0 | 150 | 200 |
| Номинальная мощность дополнительной вторичной обмотки, ВА, в классе точности 3,0 | 150 | 200 |
Предельная мощность вне класса точности, ВА | 600 |
| Номинальное напряжение первичной обмотки, В | 20000/3 | 35000/3 |
Номинальное напряжение основной вторичной обмотки, В | 100/3 |
Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Группа и схема соединения обмоток: |
|
| -с двумя вторичными обмотками | 1/1/1-0-0 |
| -с тремя вторичными обмотками | 1/1/1/1-0-0-0 |
В соотвествии с заказом могут поставляться трансформаторы с другими техническими параметрами, отличающимися от типовых.
