Описание

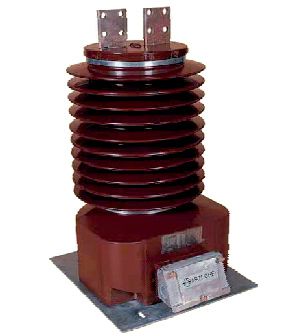

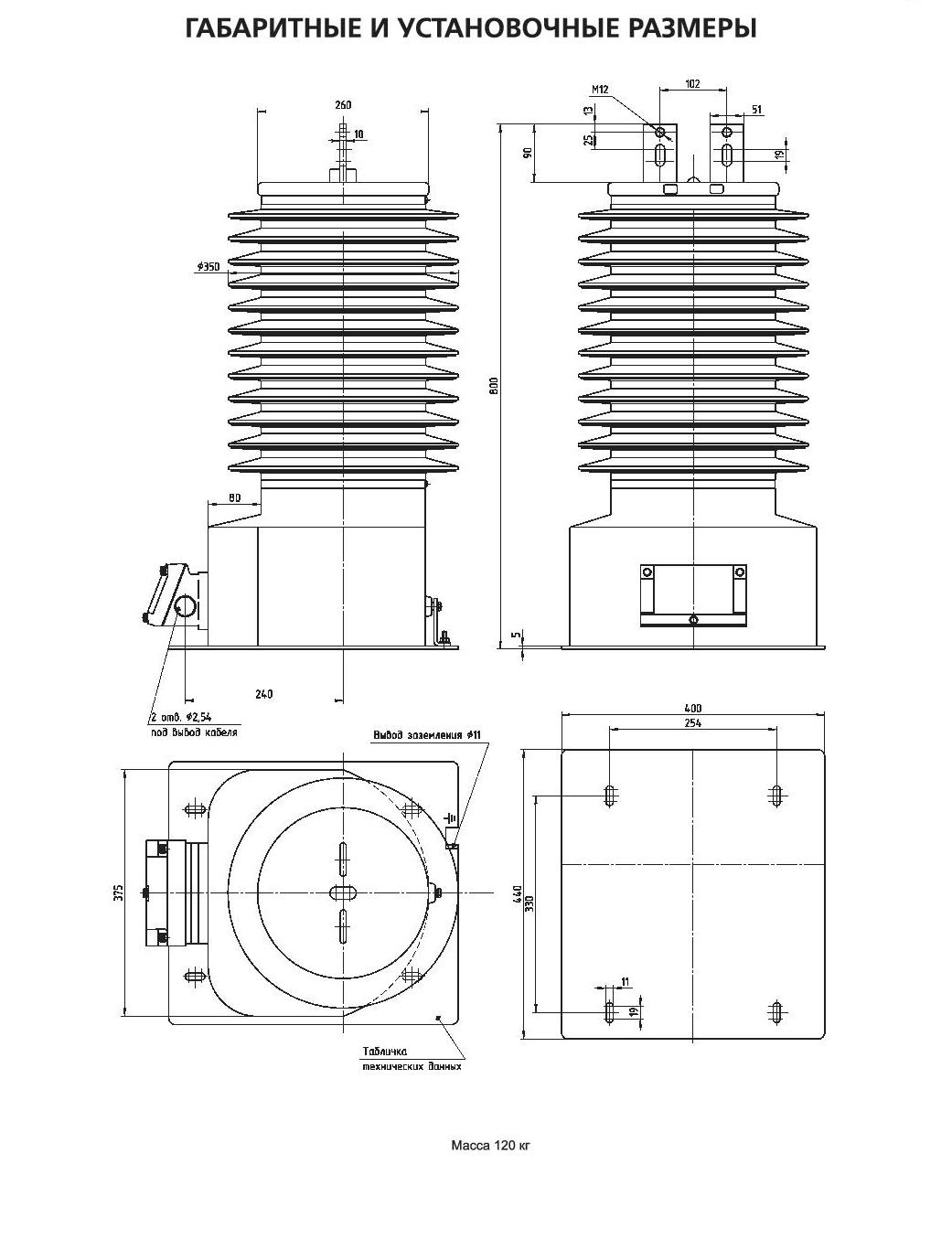

Трансформатор КИЛ-35 является комбинированным опорным
трансформатором, состоящим из трансформатора тока и
трансформатора напряжения в одной оболочке.
Предназначен для передачи сигнала измерительной
информации приборам измерения, защиты, сигнализации и
управления в электрических цепях переменного тока
50 и 60 Гц класс напряжения 35 кВ. Климатическое
исполнение «УХЛ», «Т», категория размещения 1 по ГОСТ
15150.
Технические характеристики
| Наименования
параметра | Общие
параметры |
|---|
|
Номинальное напряжение, кВ |
35 |
| Наибольшее рабочее
напряжение, кВ |
40,5 |
| Параметры
трансформатора тока |
- |
| Номинальный первичный ток,
А | 5-1200 |
|
Номинальный вторичный ток, А | 5 или
1 |
| Количество вторичных
обмоток | 1, 2 или
3 |
| Номинальная вторичная
нагрузка при cos φ2 = 0,8 В*А в классе точности: |
- |
обмотки для измерения |
5-50 |
Обмотки для защиты |
10-20 |
| Класс точности
обмотки: |
|
для измерения | 0,2S;
0,2; 0,5S; 0,5 |
для защиты | 5P,
10P |
| Ток односекундной
термической стойкости, кА | до
100 |
| Ток электродинамической
стойкости, кА | до
250 |
| Номинальная предельная
кратности обмотки для защиты |
20 |
| Номинальный коэффициент
безопасности приборов обмотки для измерения |
2-20 |
| Параметры
трансформатора напряжения |
|
| Количество
вторичных обмоток |
2 |
| Номинальный коэффициент
напряжения |
1,2 |
| Номинальная вторичная
нагрузка при cos φ2 = 0,8 В*А в классе точности: |
|
0,2 |
40 |
0,5 |
125 |
1 |
300 |
3 |
300 |
3P |
300 |
6P |
300 |
| Предельная мощность вне
класса точности, В*А |
750 |
| Номинальное напряжение
первичной обмотки, кВ |
35000/√3 |
| Номинальное
напряжение основной вторичной обмотки, кВ |
100/√3 |
| Номинальное напряжение
дополнительной вторичной обмотки, кВ |
100/√3 |
| Группа и схема
соединения обмоток с двумя вторичными обмотками |
1/1/1-0-0 |
В соответствии с заказом могут поставляться трансформаторы с
другими техническими параметрами, отличающимися от типовых
