Описание

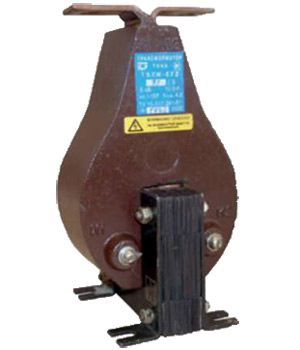

Трансформатор тока ТВЛМ-6 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 6 кВ.
Трансформаторы изготавливаются разных конструктивных вариантов в климатическом исполнении «У», категории размещения 3 по ГОСТ 15150.
Технические параметры
| Наименование параметра | Значение |
|---|
| Номинальное напряжение, кВ | 6 |
| Номинальный первичный ток, А | 10-400 |
| Номинальный вторичный ток, А | 5 |
| Количество вторичных обмоток | 1 |
| Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А: | 15 |
| Класс точности обмотки: для измерения для защиты |
| для измерения или защиты: | 1; 10P |
| Номинальная предельная кратность обмотки для защиты | 4,5 |
